Modelo 40/980
| Tabelas de sobrecargas admissíveis 40×980 (kg/m²) | ||||||||
|---|---|---|---|---|---|---|---|---|
|
Espessura
(mm) |
Número
de apoios |
2000
|
2400
|
2800
|
3200
|
3600
|
4000
|
4200
|
|
C
|
C
|
C
|
C
|
C
|
C
|
C
|
||
|
0,43
|
2
|
284
|
177
|
140
|
100
|
83
|
58
|
45
|
|
3
|
284
|
177
|
140
|
100
|
85
|
72
|
60
|
|
|
4
|
358
|
255
|
182
|
138
|
113
|
91
|
79
|
|
|
0,50
|
2
|
332
|
208
|
171
|
118
|
85
|
60
|
45
|
|
3
|
332
|
208
|
171
|
118
|
106
|
94
|
72
|
|
|
4
|
418
|
263
|
219
|
151
|
120
|
95
|
83
|
|
|
0,65
|
2
|
434
|
273
|
225
|
157
|
120
|
81
|
69
|
|
3
|
434
|
273
|
225
|
157
|
125
|
99
|
75
|
|
|
4
|
545
|
354
|
257
|
199
|
169
|
127
|
105
|
|
|
Distância entre apoios (mm)
C – Cobertura |
||||||||

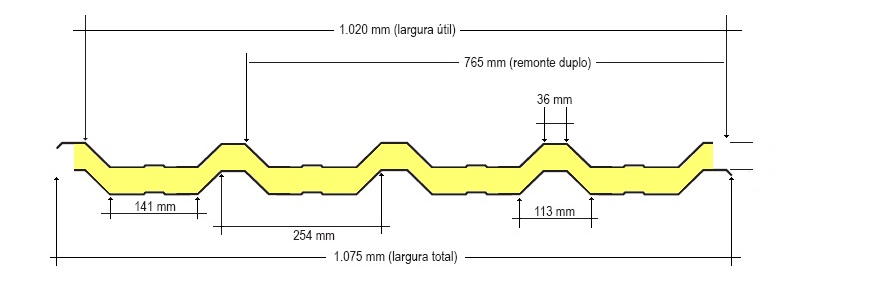

Modelo 40/1020
| Tabelas de sobrecargas admissíveis 40×1020 (kg/m²) | ||||||||
|---|---|---|---|---|---|---|---|---|
|
Espessura
(mm) |
Número
de apoios |
2000
|
2400
|
2800
|
3200
|
3600
|
4000
|
4200
|
|
C
|
C
|
C
|
C
|
C
|
C
|
C
|
||
|
0,43
|
2
|
284
|
177
|
140
|
100
|
83
|
58
|
45
|
|
3
|
284
|
177
|
140
|
100
|
85
|
72
|
60
|
|
|
4
|
358
|
255
|
182
|
138
|
113
|
91
|
79
|
|
|
0,50
|
2
|
332
|
208
|
171
|
118
|
95
|
60
|
45
|
|
3
|
332
|
208
|
171
|
118
|
106
|
94
|
72
|
|
|
4
|
418
|
263
|
219
|
151
|
120
|
95
|
83
|
|
|
0,65
|
2
|
434
|
273
|
225
|
157
|
120
|
81
|
69
|
|
3
|
434
|
273
|
225
|
157
|
125
|
99
|
75
|
|
|
4
|
545
|
254
|
257
|
199
|
169
|
127
|
105
|
|
|
Distância entre apoios (mm)
C – Cobertura |
||||||||
| Tabela de Tolerância | |
|---|---|
| Esp. Nominal (mm) |
Tolerância (mm) |
|
0,32
|
0,30 – 0,34
|
|
0,38
|
0,35 – 0,39
|
|
0,43
|
0,40 – 0,46
|
|
0,50
|
0,47 – 0,54
|
|
0,65
|
0,60 – 0,70
|
|
0,80
|
0,75 – 0,85
|
|
Tolerância na espessura da chapa
|
|
|
NBR 14513 (senoidal)
NBR 14514 (trapezoidal) |
|
| Tabela de Espessuras |
|---|
|
Do aço: 0,43 mm / 0,50mm / 0,65mm / 0,80mm
|
|
Do EPS: 20mm / 30mm / 40mm / 50mm / 60mm / 70mm / 80mm / 100mm
|
|
Do PU: 20 mm / 30mm / 40mm / 50mm
|
|
Medidas especiais somente sob consulta
|
| Tabela Comparativa de Preenchimentos | |||
|---|---|---|---|
|
Material:
|
K (kal/m.h.ºC):
|
Densidade KG/M3:
|
Espessura (mm):
|
|
Lã de Rocha FSR-32
|
0,031
|
32
|
30
|
|
Lã de Rocha FSR-32
|
0,031
|
32
|
50
|
|
Lã de Rocha FSR-32
|
0,031
|
32
|
100
|
|
Poliestireno F1
|
0,028
|
13/16
|
30
|
|
Poliestireno F1
|
0,028
|
13/16
|
40
|
|
Poliestireno F1
|
0,028
|
13/16
|
50
|
|
Poliestireno F3
|
0,026
|
20/25
|
30
|
|
Poliestireno F3
|
0,026
|
20/25
|
40
|
|
Poliuretano
|
0,016
|
36/40
|
30
|
|
Poliuretano
|
0,016
|
36/40
|
40
|
|
Poliuretano
|
0,016
|
36/40
|
50
|
|
Poliuretano
|
0,016
|
36/40
|
100
|
